一．性能与特点

1 .检测直流母线对地电压和交流串入信号，以及馈线开关的状态或跳闸告警；

2 .根据漏电流磁场感应原理，检测系统各支路对地绝缘电阻值；

3 .通过馈线开关的OF或SD辅助开关检测其状态或告警；

    4 .本系统由彩色触摸屏主机加绝缘检测单元方式组合，方便扩展；

5 .一套绝缘仪最多可以检测8个分电屏，共240路支路绝缘情况和开关量信息；

6 .友好的人机界面，大屏幕彩色液晶显示器，触摸屏点触式操作，全部汉字显示，操作简便，易于上手；

7 .多途径告警功能，当系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485传送到后台，同时主监控显示自动跳到故障信息显示画面，便于机房无人值守的科学化管理；

采用电力部标准通信协议，提供RS485串行通信接口，方便与电力自动化系统对接，实现对电源系统“四遥”功能，从而达到无人值守的自动化管理的目的；

二 .NYD2000-JY绝缘检测仪显示界面及操作说明

系统主界面显示：当前状态 正常/故障、母线对地电压、和日期时间。

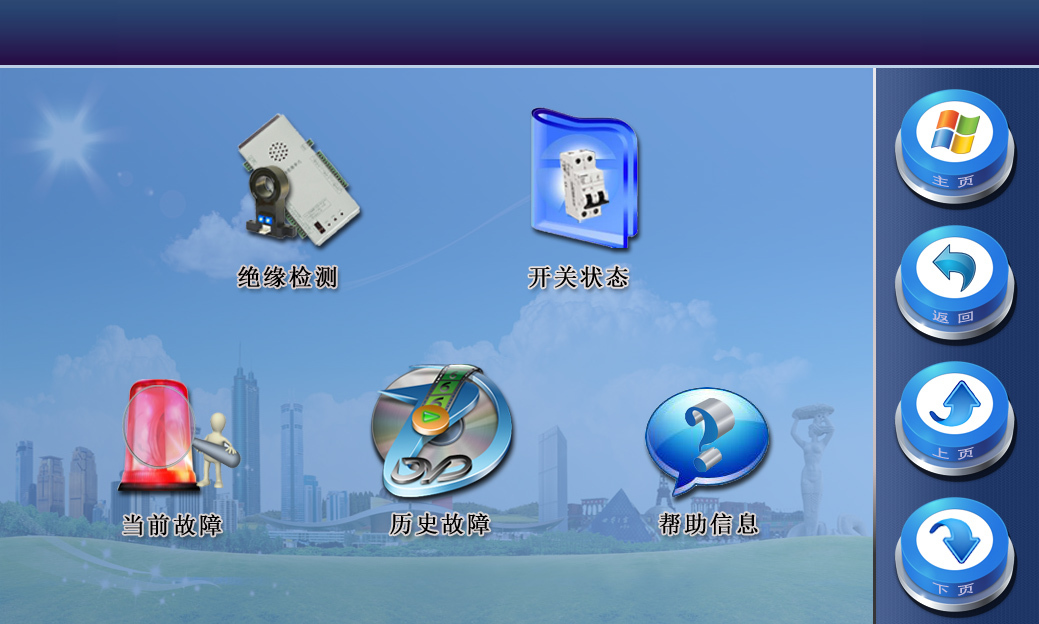

通过主界面“信息查询”按钮进入查询主菜单：绝缘检测、开关状态、当前故障、历史故障。

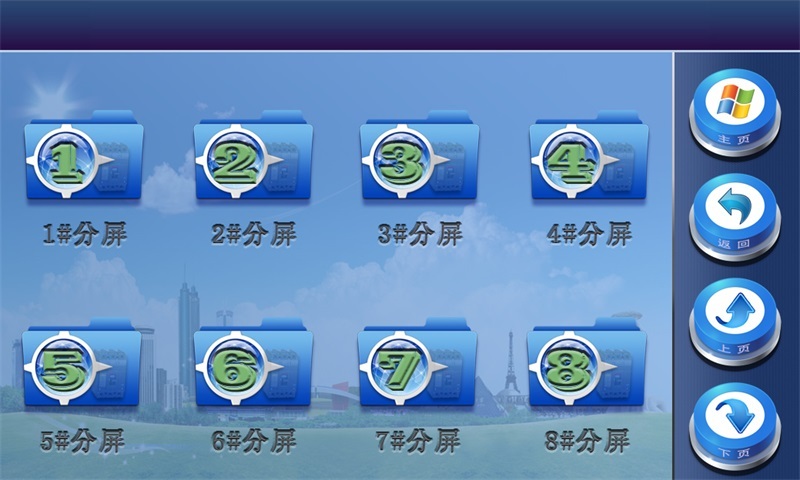

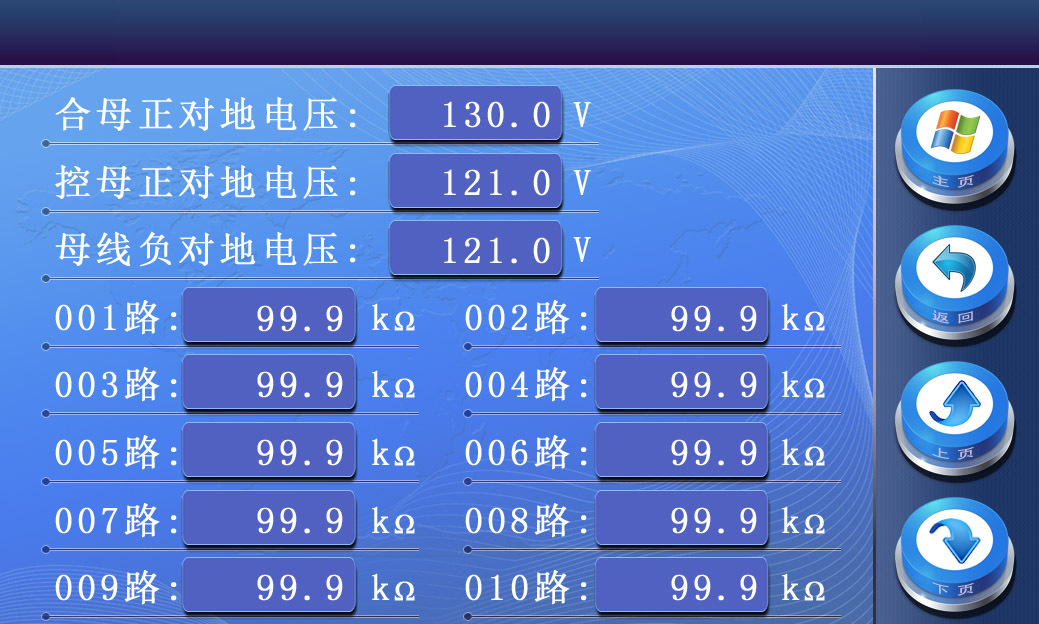

在“绝缘检测”信息栏里面又分 1#分屏----8#分屏  母线绝缘信息，如馈线屏柜数量设置为“1”时，则直接进入母线对地电压检测界面，如下图。

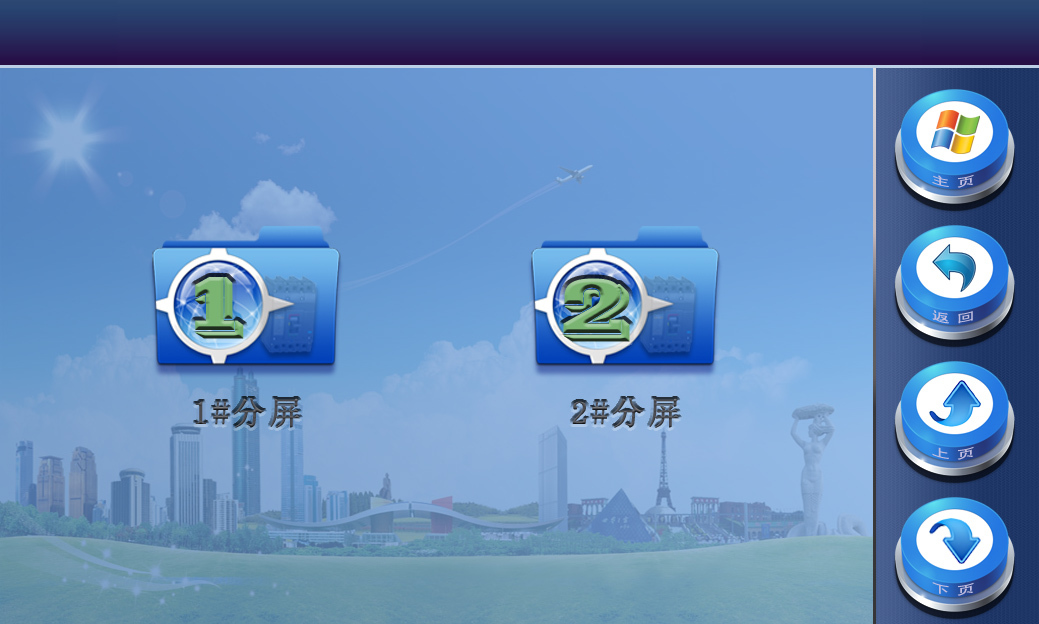

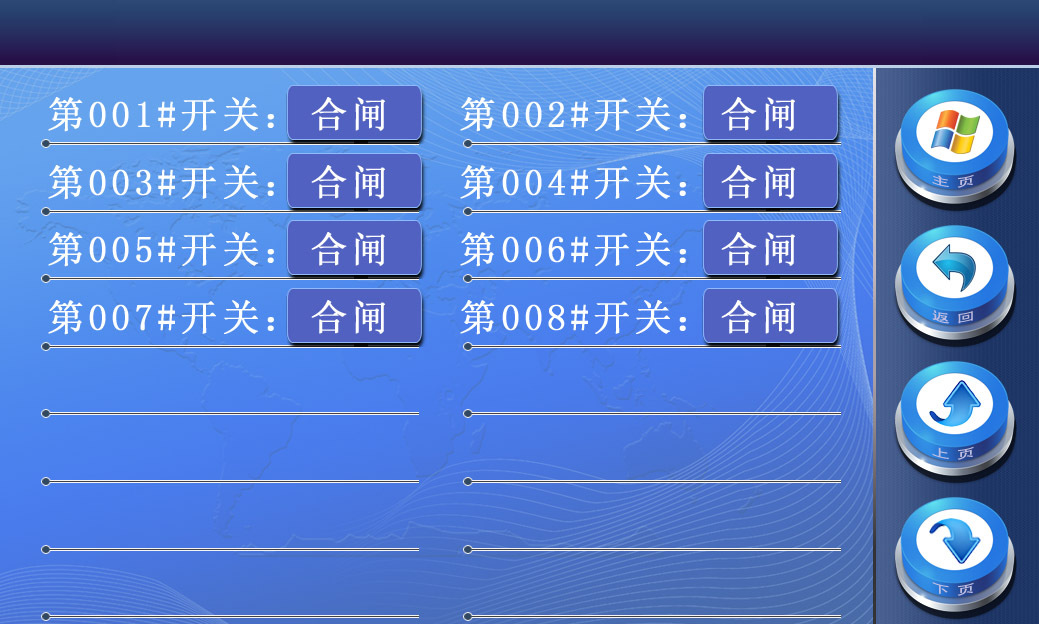

在“开关状态”信息栏里面又分 1#分屏----8#分屏  开关量信息，如馈线屏柜数量设置为“1”时，则直接进入开关状态检测界面，如下图。

系统设置

默认密码为：123456（用户可修改）；

告警输出设置： 0 ---- 系统总故障；

               1 ---- 开关输出跳闸故障；

               2 ---- 馈线支路绝缘故障；

               3 ---- 交流串入故障；

               4 ---- 母线过欠压告警；

               5 ---- 母线差压告警。
