一、 概述

由南网一电专业开发生产的NYD系列直流电源成套装置，采用本公司研制的新型智能高频开关整流器和监控系统，完全符合国家有关标准要求，适用于10~500KV变电站、发电厂和高层建筑、住宅小区等的10~35KV变电站、配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它一切需要直流电源的场所。

二、 系统特点

1、 智能化程度高

       采用智能高频开关整流技术，其充电过程完全符合GZDW微机控制直流电源柜充电曲线要求，模块、监控系统都可对电池实现智能充电管理，具有完善的“四遥”功能。

2、 可靠性高

       充电模块N+1冗余热备份，高精度动态均流，可自主、主控或受控运行，与监控系统构成“三级监控”冗余结构；全部选用可靠元器件，出厂前经过96小时高温老化。经电科院检测，具有极强的抗高频干扰能力和抗雷击能力。

3、 操作、使用简便

模块智能带电热插拔，交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，带电热插拔，方便安装、检测、更换。

4、 显示、报警功能完善

  大屏幕液晶汉字显示，界面友好丰富，任何故障都能发出声光报警并储存报警信息。5、效率、功率因数高

  电源效率90%以上；有源功率因数校正技术，功率因数大于0.99，无电网谐波污染。

6、方案齐全、系统性强、组合方便

  如果提供的方案不能满足您的要求，可在订货时提出，按您的要求生产。

三、主要技术参数

1、交流输入电源为两路三相四线制的主供和备用电源。额定输入电压：三相四线交流380V±15%, 频率50Hz±5%；

2、雷击保护：高于2000：1；

3、额定输出直流电压： 110V、220V；

4、额定输出电流：5A、10A、15A、20A、30A、40A等(最大可达600A)；

5、蓄电池额定容量： 7Ah、10Ah、20Ah、24Ah、38Ah、65Ah、100Ah、200Ah、300Ah、500Ah、800Ah、1000Ah、1500 Ah、2000 Ah、3000 Ah；

6、整机噪声：<55dB；

7、工作方式：连续工作；

8、稳压精度：≤0.5%；

9、稳流精度：≤0.5%；

10、纹波系数：≤0.1%；

11、并机不均流度：≤5%；

12、功率因素：≥0.99；

13 、防护等级：IP20；

14、三类蓄电池技术参数表:

四、模块和监控系统选配

1、高频整流模块配置（C10为蓄电池容量）

本公司生产的模块(额定电流)有：3A、5A、10A、20A等

2、监控配置

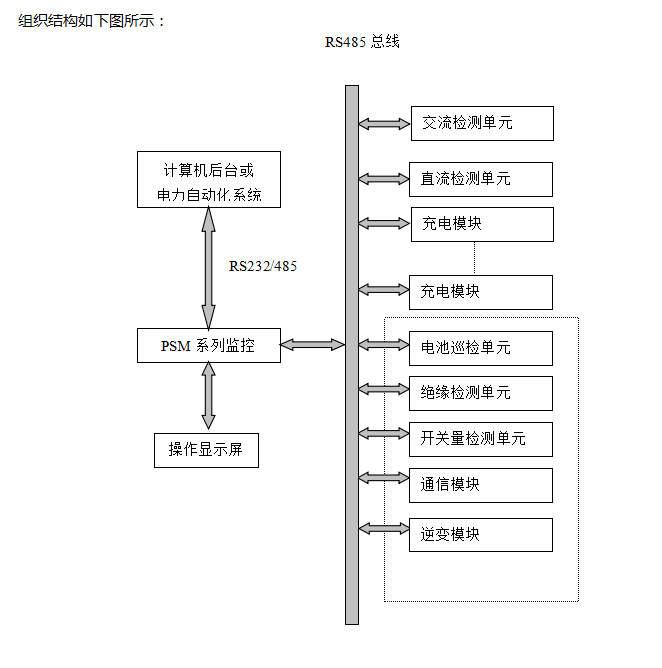

直流系统的监控单元负责对高频整流模块的控制、蓄电池充电管理、交流输入检测，直流母线电压的检测告警。绝缘监察及直流屏各输出支路绝缘状态检测、电池组巡检及放电检测功能、及交直流配电重要部件、输出馈线等的状态开关量检测告警功能，通信模块、逆变模块的检测等。

注：非虑线框内为标准配置，虚线框内为可选单元，可以跟据技术要求视情况选定。

3、电池容量配置原则

◇满足事故停电状态的持续放电，事故时间选定为1小时；

◇放电末期合闸时所剩下容量不低于额定容量的25%；

◇保证在冲击负荷出现时直流母线电压下降不超过10%；

◇对免维护电池合闸电流一般不超过4C；

◇考虑到电池组末期老化时容量衰减故选储备系数1.2；

◇具体容量设计可参照国家有关标准和电池厂家提供的技术资料。

五、结构特点及柜体数

1、结构特点

◇柜体前面为整扇玻璃门，后面为双开门，外形美观大方；

◇柜体结构设计便于设备安装调试、维护检修和运行操作；

◇柜体上下左右前后均设有通风口便于设备通风散热，避免潮湿高温环境影响设备正常；

◇柜体上方有4个可拆卸吊环，下方有4个安装螺丝固定口及2个电线电缆进出口；

◇外形尺寸有2260×800×600mm，2260×800×800mm两种标准规格。

2、柜体数

柜体数与模块数、馈线回路数、电池容量及型号、直流电压等级等因素有关，

一般情况下有：（以220V系统为例，柜体尺寸：2260×800×600mm）

1、以上表格为产品选配及功率所带负载或断路器台数选型对照表，仅供参考。

2、直流屏200Ah以上容量电池可选用电池架安装。
