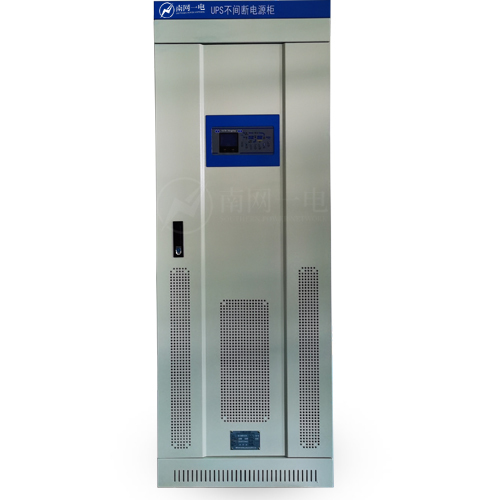

电力UPS电源专为电力、通信系统、工业设备设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

UPS电源技术特点：

  ● 完全隔离型逆变技术，输出无噪音正弦交流电压

  ● 逆变单元采用先进的SPWM技术，波形纯净

● 独有的动态电流环控制技术确保逆变器可靠运行

● 过负载能力强，能承受计算机满负载开机

● 大功率旁路开关，过载时可由旁路供电

● 具有输入过、欠压，输出过、欠压，过温、短路等保护功能

  ● 逆变器前面板有LED显示方式，状态一目了然

工作原理

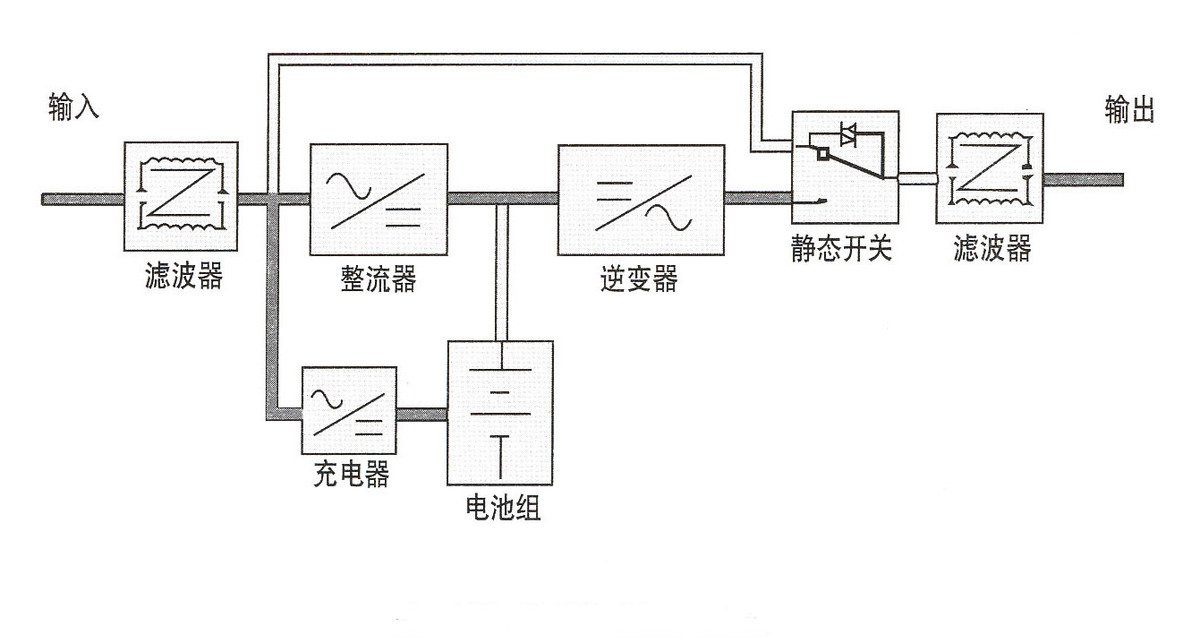

<1>当市电正常时,交流市电先经过整流模块整流成直流电、滤波后,一路经过智能充电板对电池进行充电,另一路经逆变器逆变成纯正的交流电,供后端负载供电;

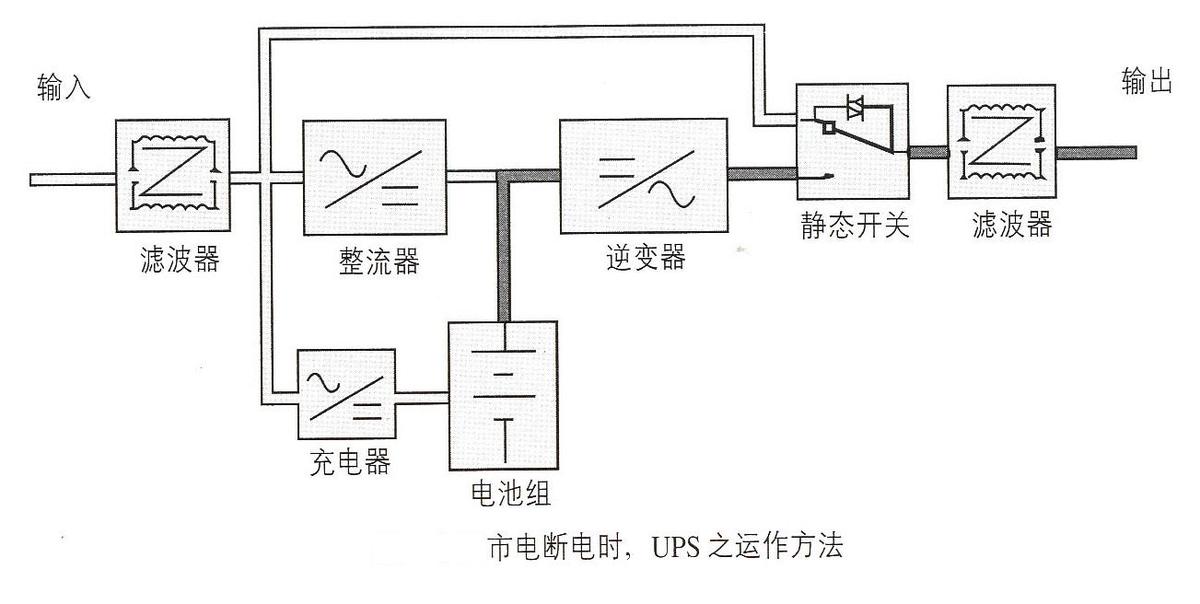

<2>当市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当市电恢复正常时,UPS电源又自动转换到由市电供电方式;

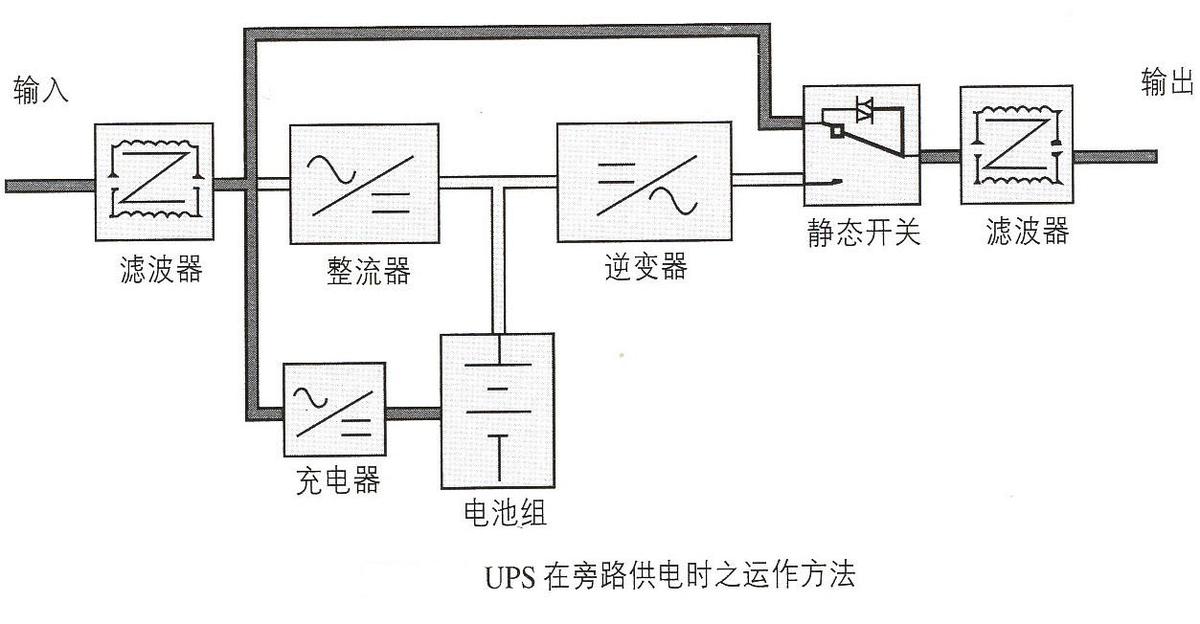

<3>当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路稳压板后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

保护功能

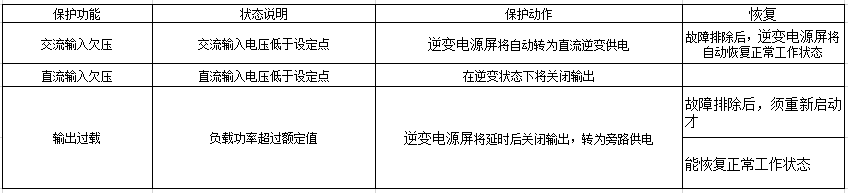

逆变电源屏具有完善的保护功能，一旦出现下表所列故障，逆变电源屏将进入逆变状态或关闭输出，以保证负载不受损坏，同时逆变电源屏自身也得到保护。
