1 概述
   南网一电M系列高频开关整流模块先进的LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；内置完善的EMC设计，满足GB/T 19826-2005标准中EMC相关要求。
本系列模块包括3个型号：NYD22010M/ NYD11010M/ NYD11020M/

2 主要特点
● 输入电压工作范围宽：304VAC～456VAC；

● 采用先进的LLC谐振高频软开关技术，效率高，功率密度高；

● 完善的EMC设计，满足相关标准要求；

● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；

● 采用LED显示，可查询模块的电压、电流、地址及故障信息；

    ● 完善的保护及告警功能，输入过压保护、输入欠压保护、输入缺相保护、输出过压保护、输出欠压保护、输出短路保护和模块内部过温保护；

    ● 风机采用无级调速，模块通过对环境温度和输出电流综合考虑进行风扇调速控制。有效控制内部关键器件温升，确保模块长期稳定可靠运行，减小模块轻载低温等工况下的噪声。

    ● 内置防反接保护，支持带电热拔插。

3 结构及接口

3.1 模块外观

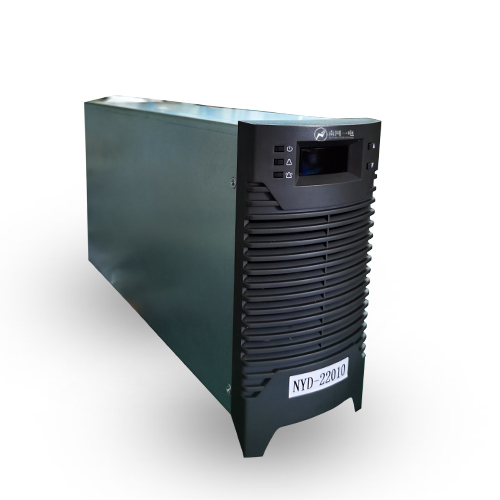

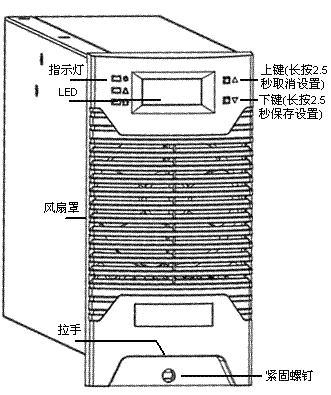

NYD22010M充电模块的外观如下图：

LED

可显示模块电压、电流、告警信号、地址、分组号、运行方式等信息。若按键无操作超过一分钟，将自动显示模块电压和电流，此时如果存在告警，则显示告警信息。电压显示精度为±0.5V，电流显示精度为±0.2A。

指示灯

模块面板上有3 个指示灯，分别为电源指示灯（绿色）、保护指示灯（黄色）和故障指示灯（红色），其功能见下表：

按键

模块面板上有两个按键，上键和下键。

通过按键，可查看模块信息。例如模块输出电压234V、输出电流10.0A、地址0、运行在自动方式、分组号0，按上键或下键将依次显示如图所示：

通过按键还可设置模块参数：手动输出电压、模块地址、模块分组号、模块运行方式（手动/自动）。设置步骤如下：

1、按上键或下键，将当前的显示切换到要更改的信息界面。

2、按下上键或下键大约2.5S后释放，可看到显示闪烁。

3、按上键或下键更改设置值。

4、按下键大约2.5s后（显示将不再闪烁）释放以确认数据；若放弃更改，按上键大约2.5s后（显示将不再闪烁）释放即可退出设置模式。

下面以将模块的运行方式由“自动”设置为“手动”为例，说明设置方法。先按上键或下键直到出现的界面，然后按上键或下键大约2.5s释放，界面闪烁，再按上键，出现界面后，按下键大约2.5s后，界面不再闪烁，表示确认。

模块的分组号设置范围为0-3，模块最大分组数为4。每组并机工作的模块最大数量为16。

拉手及模块紧固螺丝

拉手可方便模块的组装及维护，紧固螺丝有利于更好地固定充电模块，防止意外松脱。

风扇罩

风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏。

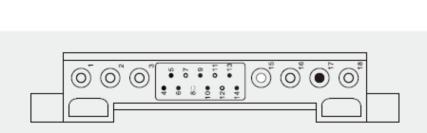

3.2 NYD22010M模块插座端子

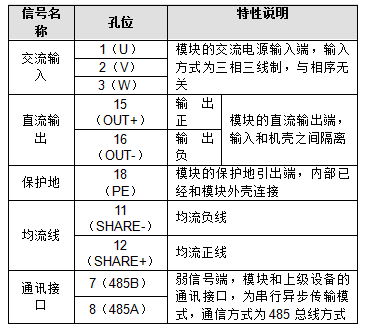

模块采用输入输出一体化插座，支持热插拔，极大地方便了模块安装及维护。其安装尺寸可参见上图，具体管脚功能说明如下：
